适用物料:煤泥、水泥、矿渣、黏土、石块、砂、矿石等。
应用范围:适于输送堆积密度不大于1.5t/m³的粉状、粒状、小块状的低磨琢性物料。
28-32.7mm最大提升高度:
3-60m³/h输送量:
01上门安装调试设备
02定期回访与检测
array(2) { [0] => string(43) "src="/mak_upImage/20181221140354_41535.jpg"" [1] => string(37) "/mak_upImage/20181221140354_41535.jpg" }

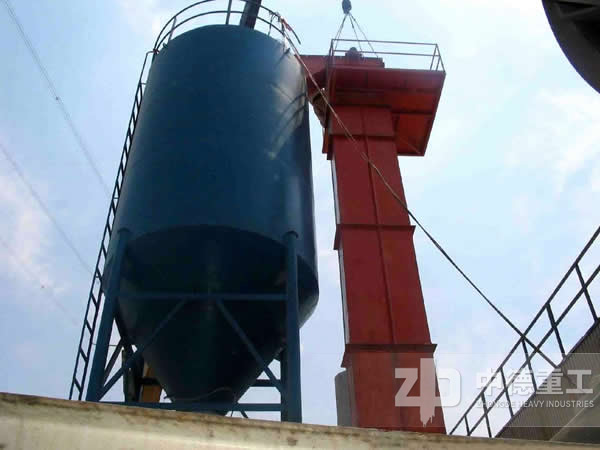

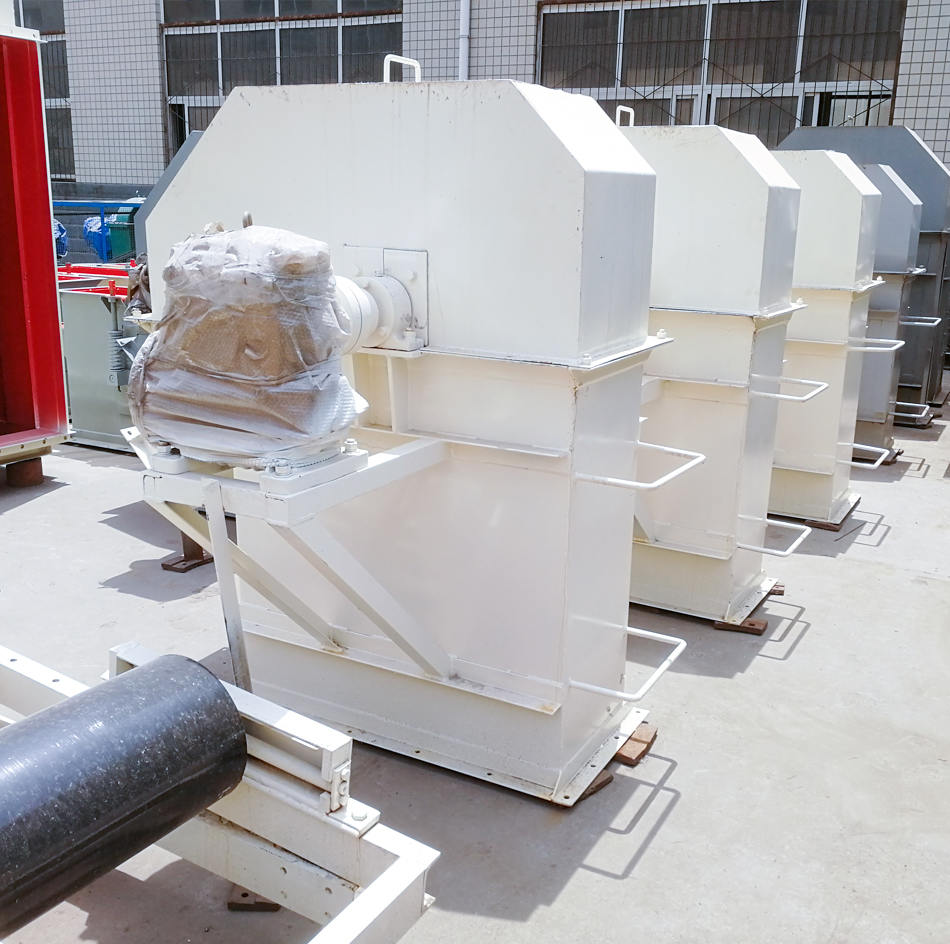

TH、TGH系列提升机为混合式或重力式卸料,主要由料斗、链条、头部、尾部、中间节及驱动装置组成,属圆环链斗式提升机。适于输送堆积密度不大于1.5t/m³的粉状、粒状、小块状的低磨琢性物料。具有结构紧凑、重量轻、运转平稳、噪音低、逆止可靠、使寿命长,安装、调整、使用、维护方便等特点。
string(550) "<h3> 工作原理<span>working principle</span> </h3> <p> 料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转,提升机将物料倾入接受槽内。提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。TH、TGH系列提升机一般都装有机壳,以防止提升机中粉尘飞扬。 </p>"
料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转,提升机将物料倾入接受槽内。提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。TH、TGH系列提升机一般都装有机壳,以防止提升机中粉尘飞扬。
TH、TGH系列提升机具有输送量大、提升高度高、运行平稳可靠、寿命长显著优点,其主要性能及参数符合JB3926----85《垂直斗式提升机》(该标准等效参照了国外先进标准),牵引圆环链符合MT36----80《矿用高强度圆环链》。
TH、TGH系列提升机下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。
TH、TGH系列提升机中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。
运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高,运行平稳,可达到较高的提升高度。
我们会通过客户的要求,综合考虑各方面的因素,为客户推荐合适的产品机器型号和生产线配置;为客户量身定制合适的,经济的产品解决方案。
产品交付到客户手中时,我们的团队将免费帮助客户进行设备的安装、调试工作,并提供专业化的交机培训服务,直到操作人员能够完全独立操作。
公司有一套成熟的售后服务管理体系,在用户使用产品出现故障或不明问题时,可以通过24小时售后服务热线随时、随地得到我们的指导服务。
提升机型号规格 | TH160 | TH200 | TH250 | ||||
料斗形式 | ZH | SH | ZH | SH | ZH | SH | |
输送量(100%)米3/时 | 15.77 | 24.97 | 17.87 | 28.6 | 31.43 | 48.19 | |
料斗 | 料斗容积(盛水)升 | 1.2 | 1.9 | 1.5 | 2.4 | 3.0 | 4.6 |
料斗间距(毫米) | 500 | ||||||
链条 | 圆钢直径*节距(毫米) | 14*50 | |||||
单条破断载荷(千牛顿) | ≥190 | ||||||
传动链轮转速(转/分) | 69.71 | 63.22 | 44.11 | ||||
输送物料最大块度(毫米) | 20 | 25 | 30 |
提升机型号规格 | TH315 | TH400 | TH500 | TH630 | |||||
料斗形式 | ZH | SH | ZH | SH | ZH | SH | ZH | SH | |
输送量(100%)米3/时 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | |
料斗 | 料斗容积(盛水)升 | 3.75 | 6.0 | 5.9 | 9.5 | 9.3 | 15.0 | 14.6 | 23.6 |
料斗间距(毫米) | 512 688 | ||||||||
链条 | 圆钢直径*节距(毫米) | θ18*64 θ22*86 | |||||||
单条破断载荷(千牛顿) | ≥320 ≥480 | ||||||||
单位长度牵引件重量(公斤/米) | 25.64 | 26.58 | 31.0 | 31.9 41.5 | 44.2 | 49.0 | 52.3 | ||
传动链轮转速(转/分) | 42.5 | 37.6 35.8 | 31.8 | ||||||
输送物料最大块度(毫米) | 35 | 40-50 | 60 |
