适用物料:矿渣,煤泥、石膏、活性炭、矿粉、煤矸石、石膏、长石等。
应用范围:主要用于选矿、建材、冶金、化工等部门烘干一定湿度的物料。
9.0-285m³筒体容积:
1.9-76.0t/h生产能力:
01上门安装调试设备
02定期回访与检测
array(2) { [0] => string(43) "src="/mak_upImage/20181221140555_32027.jpg"" [1] => string(37) "/mak_upImage/20181221140555_32027.jpg" }

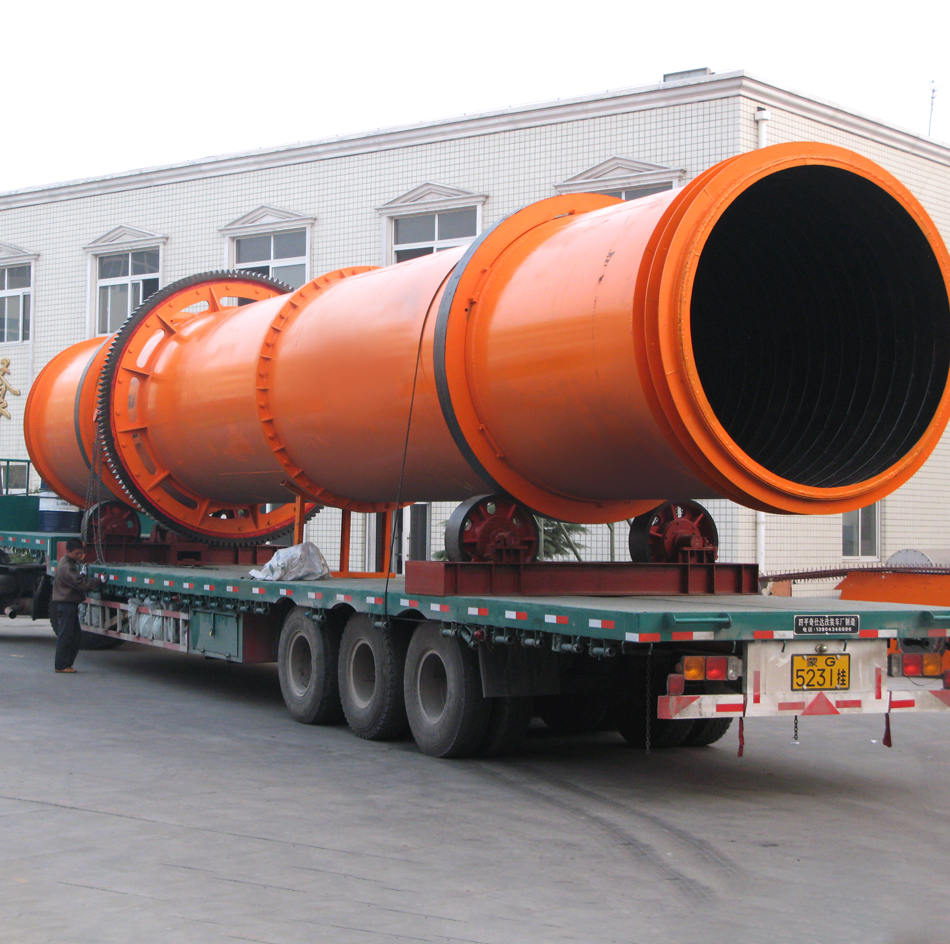

回转烘干机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。中德重工研发的回转烘干机采用新型扬料板装置,具有导向、均流、扬料等多项功能,能使物料在烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。
string(529) "<h3> 工作原理<span>working principle</span> </h3> <p> 回转烘干机采用套筒套列结构使烘干机长度可成倍缩短,由于散热面大幅减少,以致热耗降低,而倍增的热交换面使热效大大提高。对不能触烟的物料,多筒式回转烘干机在内外筒中分别提供内烟管和环形烟管,各烟管间用径向烟道沟通,同样效率高节能。 </p> <p style="text-align:center;"> <img width="480" height="315" alt="" src="/mak_upImage/20143422043417.jpg" /> </p>"
回转烘干机采用套筒套列结构使烘干机长度可成倍缩短,由于散热面大幅减少,以致热耗降低,而倍增的热交换面使热效大大提高。对不能触烟的物料,多筒式回转烘干机在内外筒中分别提供内烟管和环形烟管,各烟管间用径向烟道沟通,同样效率高节能。
中德重工研发的回转烘干机采用新型扬料板装置,具有导向、均流、扬料等多项功能,能使物料在烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。
回转烘干机采用效率高散热器,并配以合理的引风道,使热风直接和物料接触,大大提高了物料烘干效率,节省了能源。大面积的毛绒收集网,不易造成毛绒堵塞,保护风道的畅通,提高了烘干效果。
滚筒采用耐热性优良的不锈钢光亮板制作而成,内壁光滑,可以减少物料对烘干机内壁的磨损。整机抗过载能力强,筒体运行平稳,可靠性高。
采用电脑自动控制,干燥机械化程度高,生产能力较大,可连续运转。并可根据烘干要求,配置不同的烘干温度和烘干时间。
我们会通过客户的要求,综合考虑各方面的因素,为客户推荐合适的产品机器型号和生产线配置;为客户量身定制合适的,经济的产品解决方案。
产品交付到客户手中时,我们的团队将免费帮助客户进行设备的安装、调试工作,并提供专业化的交机培训服务,直到操作人员能够完全独立操作。
公司有一套成熟的售后服务管理体系,在用户使用产品出现故障或不明问题时,可以通过24小时售后服务热线随时、随地得到我们的指导服务。
规格(m) (直径×长度) |
筒体容积 (m³) |
生产能力 (t/h) |
安装斜度 (%) |
最高进气温度 (℃) |
主电动机 (kw) |
总重量 (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
筒径×筒长 项目 | 外筒内径(mm) | 内筒内径(mm) | 筒体长度(m) | 筒体容积(m³) | 筒体斜度 | 扬料板型式 | 最高进气温度(℃) | 外形尺寸(m) |
Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
Φ2.2×23m | 23 | 63.61 | ||||||
Φ2.2×25m | 25 | 69.15 |
