产品简介

复合式圆锥破碎机(西蒙斯)是中德重工结合国内外细碎技术进行优化设计而成的最新破碎产品,其设备的性能技术已达国外先进水平。另外,复合式圆锥破碎机提供多种破碎腔型。如粗型、细型、超细型,用户可根据不同的需要,选择不同的腔型。是众多破碎、制砂、石料等生产线的必备设备。

【进料粒度】:61-391mm

【处理能力】:16-1941m³/h

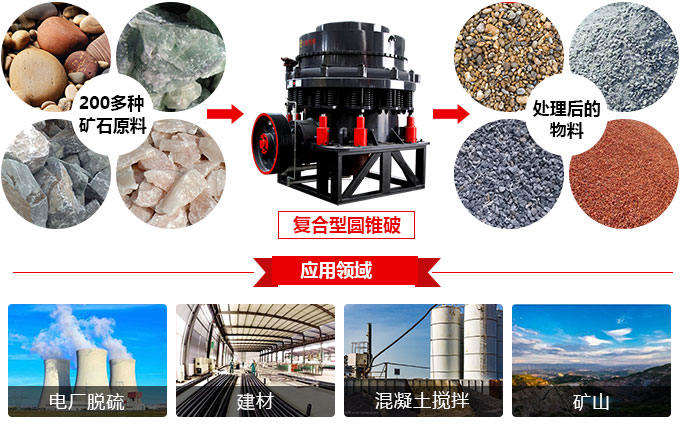

【应用范围】:冶金、建材、筑路、化学与硅酸盐工业。

【适用物料】:石灰石、方解石、花岗岩、鹅卵石、水泥、水泥砖、石膏等。

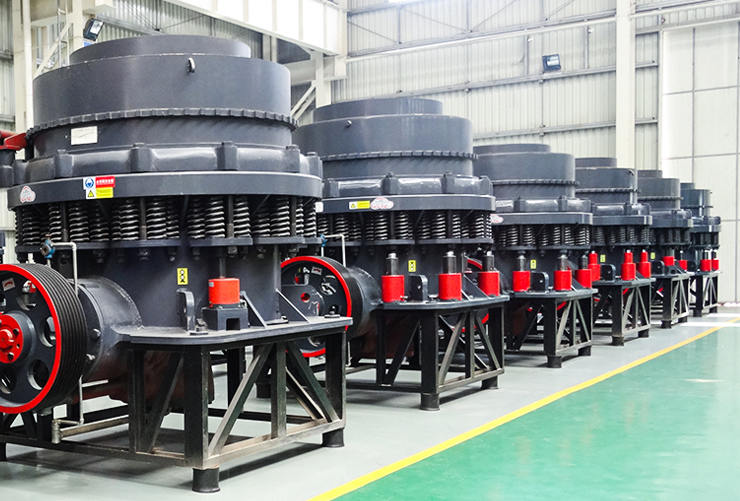

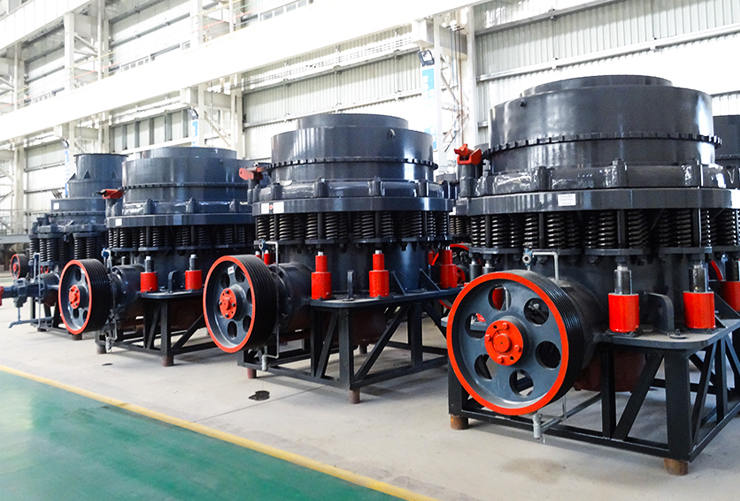

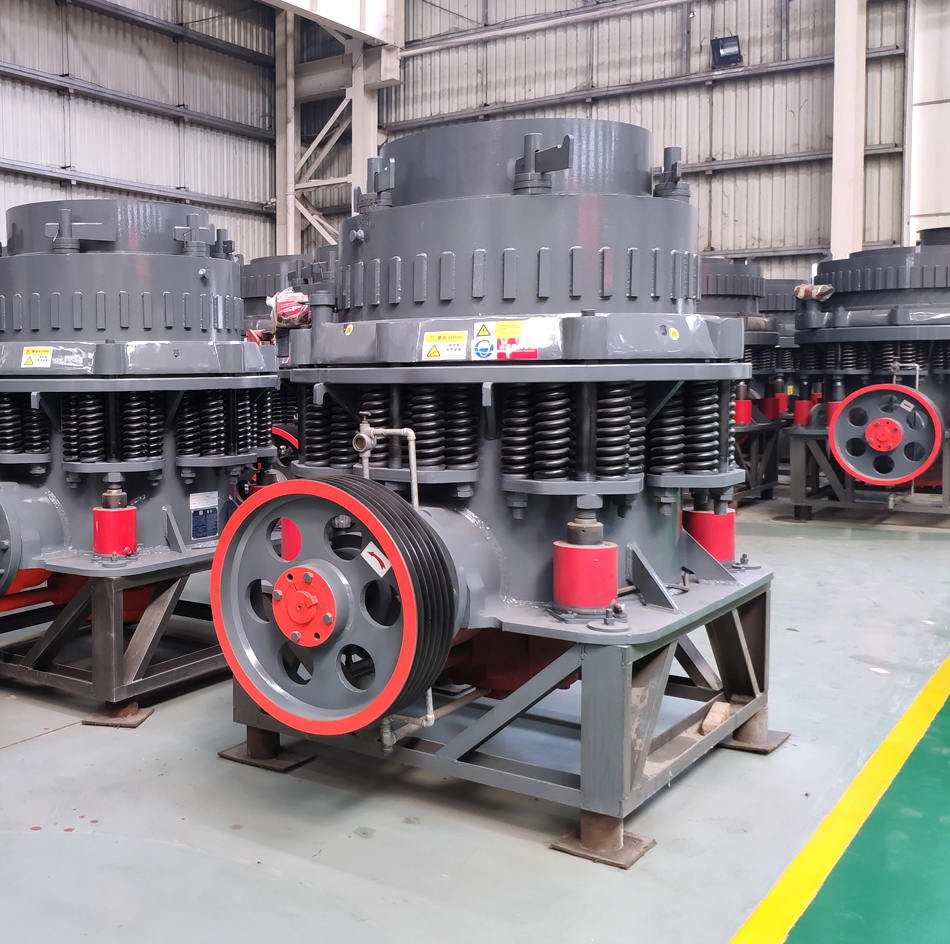

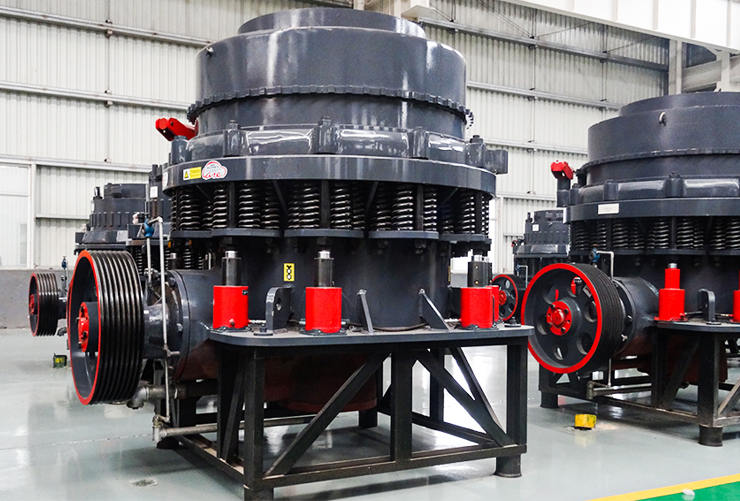

  • 复合式圆锥破碎机小图

产品优势

自动化程度高

复合式圆锥破碎机包含液压调整机构,便于快速调整破碎机排料口大小,还可以迅速清理破碎腔;并且还采用弹簧保险式过载保护装置,可将异物、铁块自动通过破碎腔排出,随后可自动复位,无须停机处理,大大提高了设备的自动化程度。

生产成本低

复合式圆锥破碎机采用层压破碎原理以及优化设计的破碎壁、扎臼璧,提高了使用寿命。另外,设备全部用数控立柱车床加工出的锥体蕊和破碎壁紧密结合,更换齿板时快速简单,约了维修时间,减少了工人劳动力,整个降低了企业成本。

破碎比大

复合式圆锥破碎机的破碎腔设计采用了粒间层压原理,因而具有较高的破碎比,破碎后的产品粒度均匀,并且呈立方体形状。

维修、操作方便

复合式圆锥破碎机所有的部件均能够从上部或侧面拆装,从而定锥和动锥总成均可方便拆出。青铜滑动轴承在高冲击震动破碎环境中能够保持优异的承载性能,并且比滚动轴承更经济、维修更方便。

工作原理

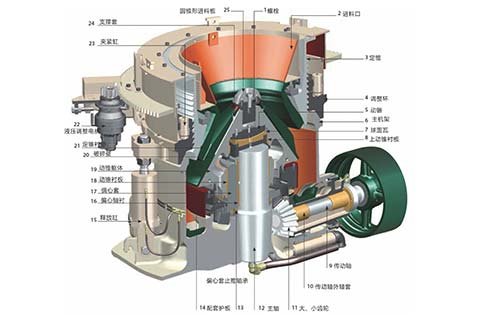

  • 首先,将待破碎物料,由复合式圆锥破碎机的进料斗落入上破碎腔内,由于设备的电动机通过三角皮带、传动轴、伞齿轮副带动偏心套旋转,动锥在偏心套的作用下做旋摆运动,使动锥和定锥时而靠近时而偏离。物料在破碎腔内不断受到挤压、冲击而被破碎,破碎至需要粒度的物料在重力作用下,下落从底部排出。

技术参数

规格
型号
破碎锥大端直径
(mm)
排料口调整范围
(mm)
推荐最小排料口时开口边给料口尺寸
(mm)
最大给料尺寸
(mm)
处理能力
(m³/h)
主电动机功率
(kw)
机器本体重量
(kg)

PSG

900

0910

914

(3')

9-22
102
85
45-91
75
9980
0917
13-38
175
150
59-163
0904
3-13
41
35
27-90
0906
3-16
76
65
27-100

PSG

1300

1313

1295

(4¼')

13-31
137
115
109-181
160
22460
1321
16-38
210
178
132-253
1324
19-51
241
205
172-349
1306
3-16
64
54
36-163
1308
6-16
89
76
82-163
1310
8-25
105
89
109-227

PSG

1600

1620

1676

(5½')

16-38
209
178
181-327
220
43270
1624
22-51
241
205
258-417
1626
25-64
269
228
299-635
1607
5-13
70
60
90-209
1608
6-19
89
76
136-281
1613
10-25
133
113
190-336

PSG

2100

2127

2134

(7')

19-38
278
236
544-1034
400
86730
2133
25-51
334
284
862-1424
2136
31-64
369
314
1125-1814
2110
5-16
105
89
218-463
2113
10-19
133
113
404-580
2117
13-25
178
151
517-680
