适用物料:河卵石、花岗岩、玄武岩、铁矿石、铁矿、金矿、铜矿等。。
应用范围:在冶金、矿山、建材、化工、煤炭等行业都有广泛运用,主要用于物料中掺有强硬异物的破碎作业中。
<630mm进料粒度:
30-220t/h生产能力:
01上门安装调试设备
02定期回访与检测
array(2) { [0] => string(43) "src="/mak_upImage/20181220141643_45570.jpg"" [1] => string(37) "/mak_upImage/20181220141643_45570.jpg" }

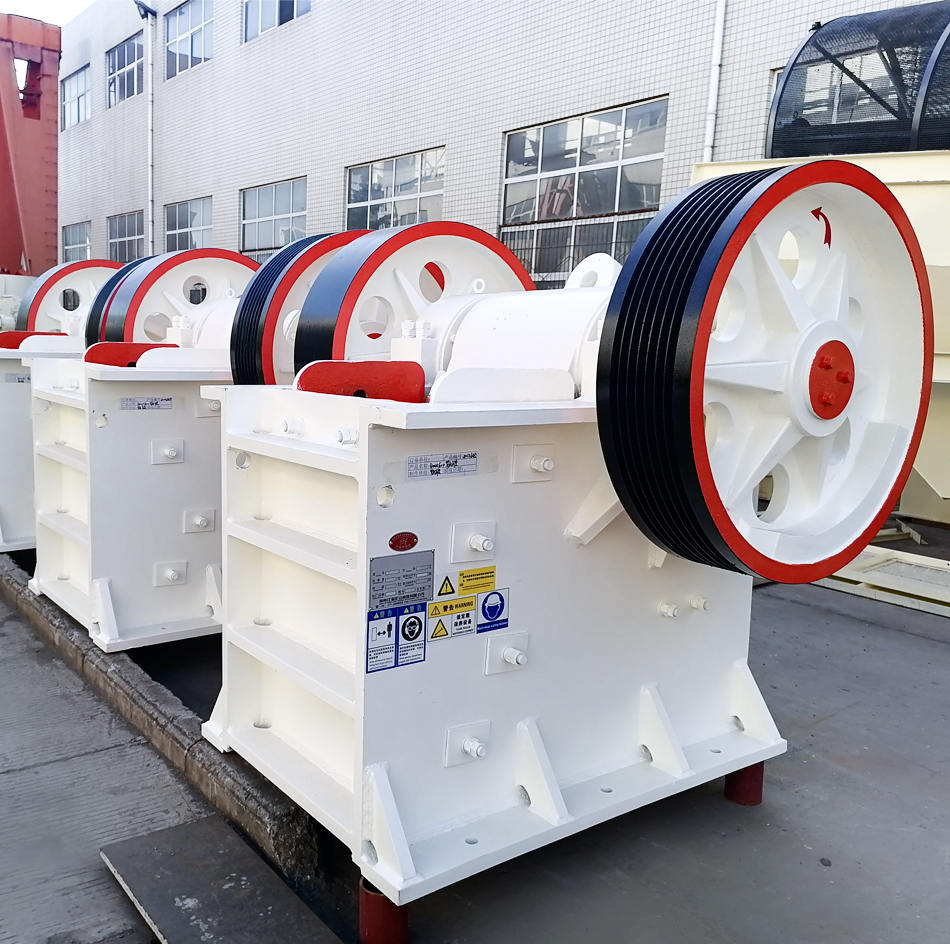

PEY系列液压保护颚式破碎机是一种具有过载保护功能的复摆式破碎机。当颚口咬嚼到不可破碎的物料时,机器负荷会急剧上升,通过液压保护装置自动卸荷,避免了突然增 大负荷对机体的冲击。PEY液压颚式破碎机在冶金、矿山、建材、化工、煤炭等行业都有广泛运用,主要用于物料中掺有强硬异物的破碎作业中。
string(1529) "<h3> 工作原理<span>working principle</span> </h3> <p> 待破碎块状物由破碎腔(由固定齿板、活动齿板及侧面衬板构成)上端(即进料口)进入,经动颚的咬嚼破碎后由破碎腔下端(出料口)排出。动颚的咬嚼动作由传动部分带动偏心轴转动而产生。偏心轴作为四连杆机构的曲柄带动作为连杆的动颚,并由此带动作为摇杆的肘板作摆动,动颚在两端的制约中做有利于破碎及排料的复杂摆动。液压系统是机器的过载保护装置,它以可缩性肘板支承油缸实现破碎机在超负荷状态下作规避动作。液压站提供的高压油由进油口进入油缸高压腔,迫使油缸活塞处于伸出位置,活塞通过肘板座支承肘板。正常破碎作业状态下,液压系统既定的油压足以使活塞为肘板提供稳定的支承;当颚口咬嚼到不可破碎的物料时,肘板通过活塞将峰荷传到油液系统中,使油压迅速升高到设定值以上,系统中的压力变送器立即发出讯号,打开油缸通往油箱的通路,油缸后腔卸压,动颚将在自重及弹簧拉拽下张大排料口,吐出不可破碎物,此即“过铁”。排障动作完成后,隔断油缸与油箱的通路,打通油源通往油缸的回路,则动颚在压力油的推动下,恢复到原定的开口尺寸,机器又自动进入破碎作业状态。本机由复摆式颚式破碎主机、液压保护装置及电控柜三大部分组成。 </p>"
待破碎块状物由破碎腔(由固定齿板、活动齿板及侧面衬板构成)上端(即进料口)进入,经动颚的咬嚼破碎后由破碎腔下端(出料口)排出。动颚的咬嚼动作由传动部分带动偏心轴转动而产生。偏心轴作为四连杆机构的曲柄带动作为连杆的动颚,并由此带动作为摇杆的肘板作摆动,动颚在两端的制约中做有利于破碎及排料的复杂摆动。液压系统是机器的过载保护装置,它以可缩性肘板支承油缸实现破碎机在超负荷状态下作规避动作。液压站提供的高压油由进油口进入油缸高压腔,迫使油缸活塞处于伸出位置,活塞通过肘板座支承肘板。正常破碎作业状态下,液压系统既定的油压足以使活塞为肘板提供稳定的支承;当颚口咬嚼到不可破碎的物料时,肘板通过活塞将峰荷传到油液系统中,使油压迅速升高到设定值以上,系统中的压力变送器立即发出讯号,打开油缸通往油箱的通路,油缸后腔卸压,动颚将在自重及弹簧拉拽下张大排料口,吐出不可破碎物,此即“过铁”。排障动作完成后,隔断油缸与油箱的通路,打通油源通往油缸的回路,则动颚在压力油的推动下,恢复到原定的开口尺寸,机器又自动进入破碎作业状态。本机由复摆式颚式破碎主机、液压保护装置及电控柜三大部分组成。
我们会通过客户的要求,综合考虑各方面的因素,为客户推荐合适的产品机器型号和生产线配置;为客户量身定制合适的,经济的产品解决方案。
产品交付到客户手中时,我们的团队将免费帮助客户进行设备的安装、调试工作,并提供专业化的交机培训服务,直到操作人员能够完全独立操作。
公司有一套成熟的售后服务管理体系,在用户使用产品出现故障或不明问题时,可以通过24小时售后服务热线随时、随地得到我们的指导服务。
型号 | PEY-400x600 | PEY-500x750 | PEY-600x900 | PEY-750x1060 | PEY-300x1300 |
进料口尺寸(mm) | 400x600 | 500x750 | 600x900 | 750x1060 | 300x1300 |
最大进料粒度 (mm) | 340 | 425 | 500 | 630 | 250 |
出料粒度(mm) | 40~90 | 35~100 | 75~125 | 80~150 | 20~100 |
偏心轴转速 | 30 | 255 | 250 | 255 | |
处理能力(t/h) | 30~65 | 50~120 | 80~200 | 120~220 | 40~100 |
主电机功率(KW) | 30 | 55 | 75 | 110 | 75 |
液压油缸 | 工作压力:5-7MPa 油缸内径:Φ250mm 活塞行程:160mm |
工作压力:5-8MPa 油缸内径:Φ320mm 活塞行程:200mm |
工作压力:11MPa 油缸内径:Φ400mm 活塞行程:320mm |
工作压力:5-8MPa 油缸内径:Φ320mm 活塞行程:200mm |
|
外形尺寸(长x宽x高) | 3030x1350x1600 | 3300x1900x2100 | 3955x3360x2398 | 4980x2500x3100 | 4050x3420x1850 |
机器重量(kg) | 9480 | 16200 | 23400 | 37800 | 18200 |
