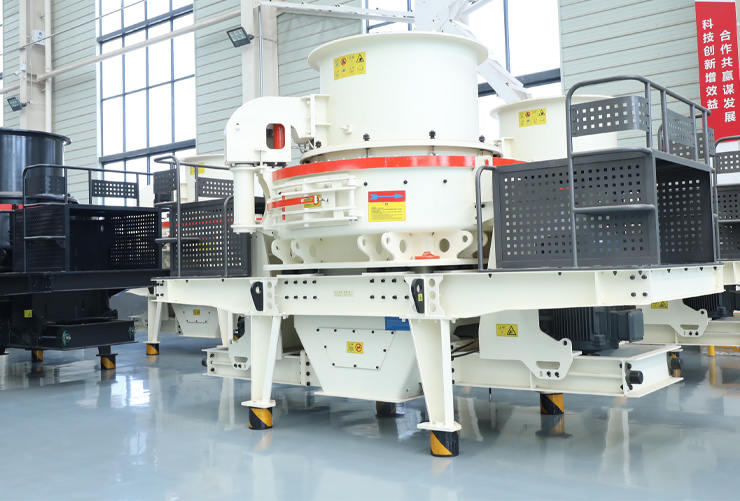

制砂机

适用物料:河卵石、石英砂、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、辉绿岩等。

应用范围:广泛应用于各种矿石、水泥、耐火材料、铝凡土熟料、金刚砂等。

≤50mm进料粒度:

12-100t/h生产能力:

01上门安装调试设备

02定期回访与检测

产品介绍 产品参数 产品优势 厂家实力
array(2) {
  [0] => string(43) "src="/mak_upImage/20191029105159_90036.jpg""
  [1] => string(37) "/mak_upImage/20191029105159_90036.jpg"
}

产品简介Product description

制砂机又称冲击式破碎机,是我公司引进美国巴马克公司的“石打石”破碎机原理及技术,结合国内制砂生产方面的实际情况,研制开发出具有国内水平的效率高碎石设备。它广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的中碎、细碎(制砂粒)。对建筑用砂、筑路用砂石尤为适宜。

制砂机可破碎物料种类多,应用领域广
string(1219) "<h3>
	工作原理<span>working principle</span>
</h3>
<p>
	物料由进料斗进入制砂机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次到多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、摩擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。
</p>
<p style="text-align:center;">
	<img src="/mak_upImage/20191029105315_34666.gif" alt="制砂机工作原理" title="制砂机工作原理" />
</p>"
原理图

工作原理working principle

物料由进料斗进入制砂机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次到多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、摩擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。

  • 设计新颖,工作效率高

    采用特别进料破碎结构,拥有多种破碎腔型,实现了"石打石"和"石打铁"的自由转换,更使得成品粒型优异,配置合理,提高了工作效率。

  • 成品粒度均匀,粒形优异

    成品呈立方体,粒形好、配置合理、细度模数可调;特别适合人工制砂和石料整形,比传统设备制砂、整形效果提高30%。

  • 自动检测、安全可靠

    设备安装了过振动显示与报警装置,如果设备发生不良运转,可发出警告,使设备停止工作,达到保护机器的目的。

  • 自循环装置,效率高环保

    涡流腔内部采用特别的气流自循环装置,从而降低了外排风量,且可配置多种规格的除尘设备,粉尘少,噪音小,不仅可以减少粉尘污染,还可以提高工作效率。

100000+
家客户倾心之选The choice of 100,000 customers

中德印象Impression of China and Germany

产品参数technical parameters

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
ZD-06 35 2P   37-55KW 2000-3000 10-30 2500×1620×2600
ZD-07 45 4P   55-75KW 1500-2500 20-55 2700×1760×2800
型号 生产能力(t/h) 最大进料尺寸(mm) 电机功率(kw) 最大外形尺寸(mm)
软料 硬料
TK7809 45-115 <30 <25 4P   90KW 4000×1970×2250
TK7811 60-150 <30 <25 4P   2×55KW 4000×1970×2250
TK8618 120-250 <35 <30 4P   2×90KW 4300×2340×2790
TK8622 150-330 <35 <30 4P   2×110KW 4300×2340×2790
TK9626 190-380 <40 <35 4P   2×132KW 4750×2555×2960
TK9632 220-450 <40 <35 4P   2×160KW 4750×2555×2960
型号 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
处理量
(t/h)
瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
电机功率(kw) 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸(长×宽×高)(mm) 4100×2250×2300 4160×2360×2500 4540×2500×2830 5500×2750×3100 5500×2750×3100 5500×2750×3100

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型  号 硬料 软料 制砂 整形 电机功率(kw)
最大进料粒度
(mm)
通过量
(t/h)
HVI 0815  <30 <35  50-140  90-230  2×75
HVI 0818 <30 <35 60-190 110-283 2×90
HVI 0922 <35 <40 70-210 150-330 2×110
HVI 0926 <35 <40 85-240 170-380 2×132
HVI 1032 <40 <45 130-278 180-400 2×160
HVI 1040 <40 <45 180-284 250-440 2×200
HVI 1263 <50 <55 320-498 370-585 2×315
