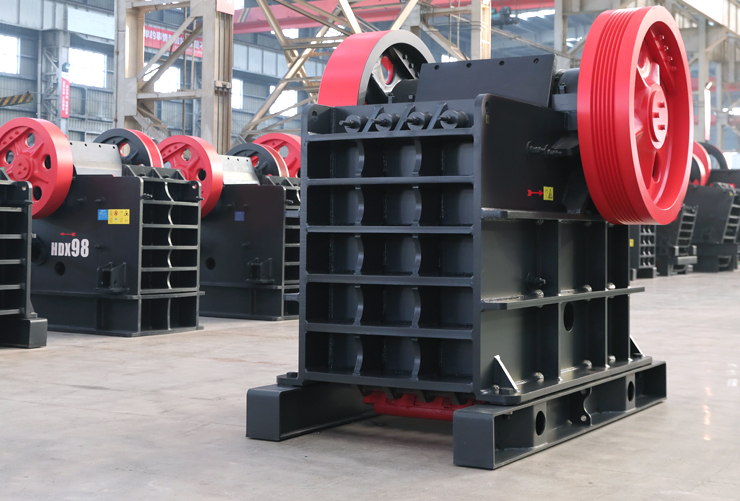

颚式破碎机

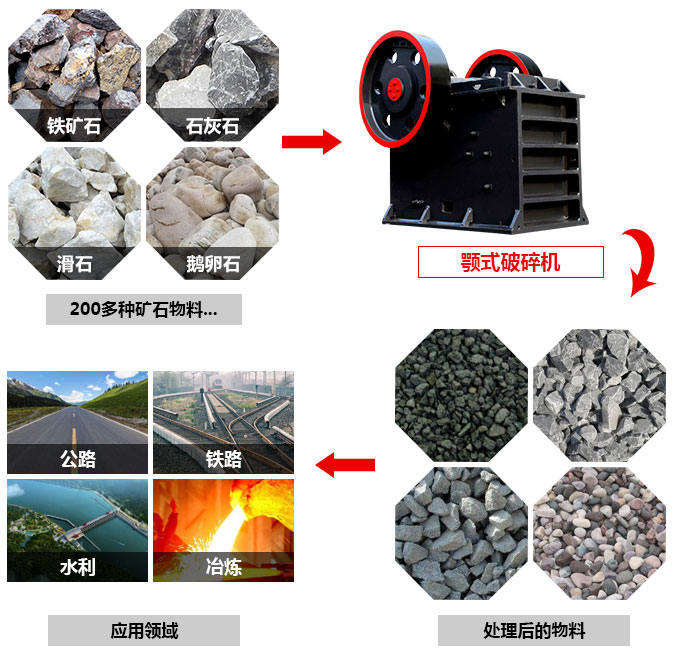

适用物料:河卵石、花岗岩、石灰石、石英石、建筑垃圾、铁矿等。

应用范围:广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等。

≤1500mm进料粒度:

1-2200t/h生产能力:

01上门安装调试设备

02定期回访与检测

产品介绍 产品参数 产品优势 厂家实力
array(2) {
  [0] => string(43) "src="/mak_upImage/20181220160356_65889.jpg""
  [1] => string(37) "/mak_upImage/20181220160356_65889.jpg"
}

产品简介Product description

颚式破碎机是出现较早的破碎设备,因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少,因此,直到现在仍然广泛地在冶金、化工、建材、电力、交通等工业部门,用于破碎抗压强度在147~245MPa的各种矿石和岩石的粗、中、细碎。近年来,我厂为满足冶金、矿山、建筑等工业部门破碎高强度、高硬度的微碳铬铁的需要,专门研制了鄂式破碎机。

string(818) "<h3>
	工作原理<span>working principle</span>
</h3>
<p>
	颚式破碎机的工作方式为曲动挤压型:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。
</p>
<p style="text-align:center;">
	<img src="/upload/editor/pro32_yuanli.gif" />
</p>                                                                                                            "

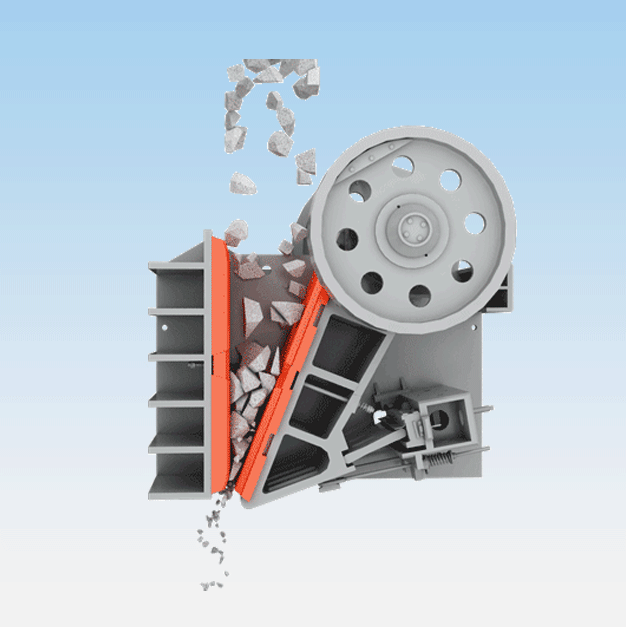

原理图

工作原理working principle

该系列破碎机工作方式为驱动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与此同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚做周期运动压碎和排泄物料,实现批量生产。

  • 焊接机架结构,牢固可靠

    钢板焊接机架,避免了铸造缺陷,更加牢固可靠

  • 飞轮设计

    飞轮设计,有效减少震动,机器运转更平稳

  • 排料口调整更快捷方便

    排料口垫片调整,简单、可靠、维护方便

  • 深腔破碎,效能高节能

    破碎腔深而且无死区,提高了进料能力与产量,其破碎比大,产品粒度均匀

100000+
家客户倾心之选The choice of 100,000 customers

中德印象Impression of China and Germany

产品参数technical parameters

型号 进料口尺寸 (mm) 最大进料粒度 (mm) 排料口调整范围 (mm) 处理能力(t/h) 偏心轴转速(r/min) 电机功率 (kw) 外形尺寸 (长×宽×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 进料口尺寸(mm) 最大进料粒度 (mm) 出料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸
长×宽×高 (mm)
HD72(57) 460×720 425 45-100 50-120 6P   55 2100×1556×1640
HD86(69) 580×860 500 50-150 60-280 8P   75 2200×1754×1810
HD98(751) 680×980 630 75-175 110-410 8P   110 2660×1960×2175
HD110(912) 850×1100 750 100-200 170-550 6P   132 2960×2381×2556
HD125 950×1250 900 125-225 280-750 8P   160 3500×2614×2925

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 PEY-400x600 PEY-500x750 PEY-600x900 PEY-750x1060 PEY-300x1300
进料口尺寸(mm) 400x600 500x750 600x900 750x1060 300x1300
最大进料粒度 (mm) 340 425 500 630 250
出料粒度(mm) 40~90 35~100 75~125 80~150 20~100
偏心轴转速 30 255 250 255
处理能力(t/h) 30~65 50~120 80~200 120~220 40~100
主电机功率(KW) 30 55 75 110 75
液压油缸 工作压力:5-7MPa
油缸内径:Φ250mm
活塞行程:160mm
工作压力:5-8MPa
油缸内径:Φ320mm
活塞行程:200mm
工作压力:11MPa
油缸内径:Φ400mm
活塞行程:320mm
工作压力:5-8MPa
油缸内径:Φ320mm
活塞行程:200mm
外形尺寸(长x宽x高) 3030x1350x1600 3300x1900x2100 3955x3360x2398 4980x2500x3100 4050x3420x1850
机器重量(kg) 9480 16200 23400 37800 18200
型号 最大进料粒度(mm) 进料口尺寸(mm) 出料口调整范围(mm) 处理能力(t/h) 电机功率(KW) 外形尺寸 长×宽×高(KW)
CJ96 480 930×580 60-175 105-390 4P 90 2850×2270×1950
CJ106 560 1060×700 70-200 150-500 4P 110 3280×2580×2400
CJ120 700 1200×870 70-200 175-610 4P 160 3700×2790×2950
CJ125 760 1250×950 100-250 270-831 4P 160 4230×2780×2960
CJ150 960 1400×1200 125-250 340-880 4P 200 5030×3440×3970
CJ160 960 1600×1200 150-300 430-1145 4P 250 5780×3460×3580
CJ200 1200 2000×1500 175-300 630-1435 6P 400 6600×4030×4400

注:产量根据不同物料,进料粒度等因素其结果将有所不同
