适用物料:河沙、铜矿石、磁黄铁矿、赤铁矿、褐铁矿、钼矿石、金矿石、铁矿石、石灰石、粘土等。
应用范围:要用于选矿、建材、冶金、化工等部门烘干一定湿度的物料。
9.0-285m³筒体容积:
1.9-76.0t/h生产能力:
01上门安装调试设备
02定期回访与检测
array(2) { [0] => string(43) "src="/mak_upImage/20181221132704_95123.jpg"" [1] => string(37) "/mak_upImage/20181221132704_95123.jpg" }
中德重工研发的烘干机采用新型扬料板装置,能使物料在烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。而且运行参数的选用较为合理,煤耗量和电耗量降低10-15%以上,台时产量提高10-15%以上,已在水泥和选矿企业得到了广泛的应用。
string(694) "<h3> 工作原理<span>working principle</span> </h3> <p> 工业烘干机的热源来自燃烧装置,采用顺流式加热方式。需要烘干的物料从进料箱、进料溜进入筒体,即被螺旋抄板推向后。由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带到上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,达到烘干的目的。 </p> <p style="text-align:center;"> <img width="480" height="315" alt="" src="/mak_upImage/20141622111650.jpg" /> </p>"

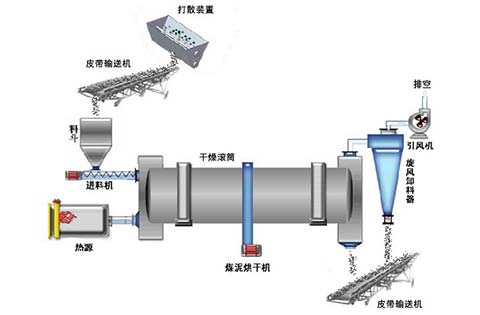

工业烘干机的热源来自燃烧装置,采用顺流式加热方式。需要烘干的物料从进料箱、进料溜进入筒体,即被螺旋抄板推向后。由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带到上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,达到烘干的目的。
机身内部选用涡旋设备,具有耐高温的特点,能够使用高温热风对物料进行快速烘干。增加了物料在设备内的烘干时刻,而且也提高了热效率。
工业烘干机转筒干燥机械化程度高,生产能力较大,可连续运转。整机抗过载能力强,筒体运行平稳,可靠性高。
工业烘干机采用新颖特别的密封装置,并配以效果良好的保温系统,有效的降低了烘干系统的煤耗。比单筒烘干机减少占地面积50%左右,土建投资降低50%左右,电耗低于60%。
工业烘干机系统密封性能好,并配有完善的除尘装置,无粉尘外溢,操作环境好。选用LX型多组合式扬料板,使物料进入烘干筒内呈雨状料幕,增加了物料与热空气的接触面,避免了热空泛的发生。
我们会通过客户的要求,综合考虑各方面的因素,为客户推荐合适的产品机器型号和生产线配置;为客户量身定制合适的,经济的产品解决方案。
产品交付到客户手中时,我们的团队将免费帮助客户进行设备的安装、调试工作,并提供专业化的交机培训服务,直到操作人员能够完全独立操作。
公司有一套成熟的售后服务管理体系,在用户使用产品出现故障或不明问题时,可以通过24小时售后服务热线随时、随地得到我们的指导服务。
规格(m) (直径×长度) |
筒体容积 (m³) |
生产能力 (t/h) |
安装斜度 (%) |
最高进气温度 (℃) |
主电动机 (kw) |
总重量 (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
筒径×筒长 项目 | 外筒内径(mm) | 内筒内径(mm) | 筒体长度(m) | 筒体容积(m³) | 筒体斜度 | 扬料板型式 | 最高进气温度(℃) | 外形尺寸(m) |
Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
Φ2.2×23m | 23 | 63.61 | ||||||
Φ2.2×25m | 25 | 69.15 |
