产品简介Product description

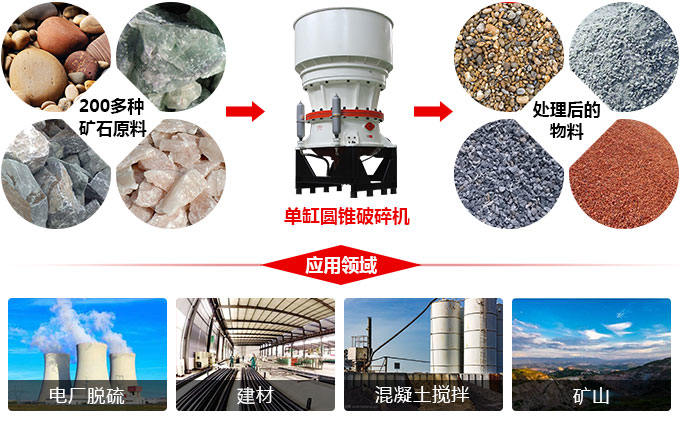

SC(S)系列单缸液压圆锥破碎机，采用先进的破碎技术研发而成，集机械、液压、电气和智能控制、互联网控制系统等技术于一体。全新破碎机结构、优化的层压式破碎腔型和智能自动化控制系统及创新的互联网控制系统，使SC(S)系列单缸液压圆锥破碎机拥有传统圆锥破碎机不具备的性能特点。可以广泛地应用于中碎，细碎及超细碎作业当中。

string(1205) "<h3>
	工作原理<span>working principle</span>
</h3>
<p>
	单缸圆锥破碎机工作时，电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）带动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板）以理论垂直线，在铜衬套内公转，主轴组件在偏心铜套内以主轴可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。
</p>
<p style="text-align:center;">
	<img src="/upload/editor/pro284_yuanli.gif" alt="单缸圆锥破碎机产品原理图" />
</p>                                                                        "

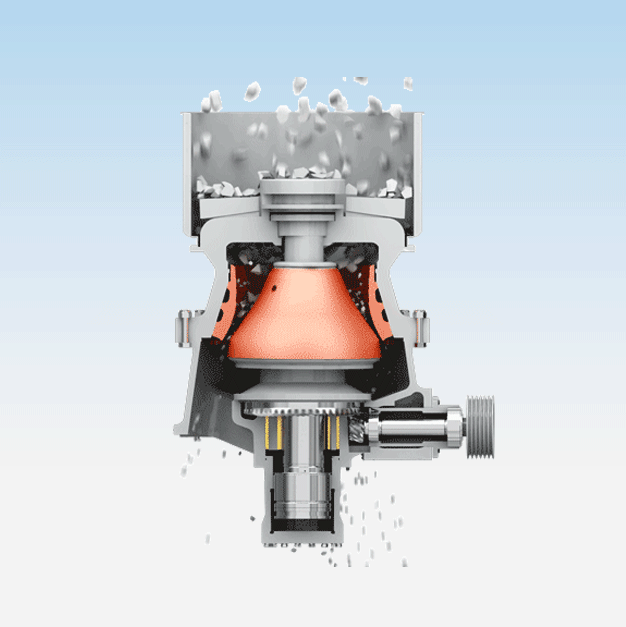

工作原理working principle

单缸圆锥破碎机工作时：电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）带动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板）以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。

结构简单，可靠性强，易于维护，运行成本低，生产能力大，破碎效率高，能耗低
恒腔型的设计理念，使衬板使用寿命延长，轧臼壁不需填料，更换快捷方便
PLC+触摸屏的全自动控制系统确保设备安全运行

100000+
家客户倾心之选The choice of 100,000 customers

中德印象Impression of China and Germany

售前
我们会通过客户的要求，综合考虑各方面的因素，为客户推荐合适的产品机器型号和生产线配置；为客户量身定制合适的，经济的产品解决方案。
售中
产品交付到客户手中时，我们的团队将免费帮助客户进行设备的安装、调试工作，并提供专业化的交机培训服务，直到操作人员能够完全独立操作。
售后
公司有一套成熟的售后服务管理体系，在用户使用产品出现故障或不明问题时，可以通过24小时售后服务热线随时、随地得到我们的指导服务。

产品参数technical parameters

单缸圆锥破碎机

SC单缸圆锥破中碎系列技术参数：

型号	腔型	给料口尺寸（mm）	最大进料尺寸（mm）	最小排料口尺寸（mm）	电机功率（kw）	处理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC单缸圆锥破细碎系列技术参数：

型号	腔型	给料口尺寸（mm）	最大进料尺寸（mm）	最小排料口尺寸（mm）	电机功率（kw）	处理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：产量根据不同物料，进料粒度等因素其结果将有所不同
