结构简单,多功能性 , 高速旋转,效率高节能 , 安全环保,经久耐用
35-50mm
12-100t/h
适用物料:河卵石、石英砂、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、辉绿岩等。
应用范围:广泛应用于各种矿石、水泥、机制建筑砂、石料及各种冶金矿渣等多种行业。

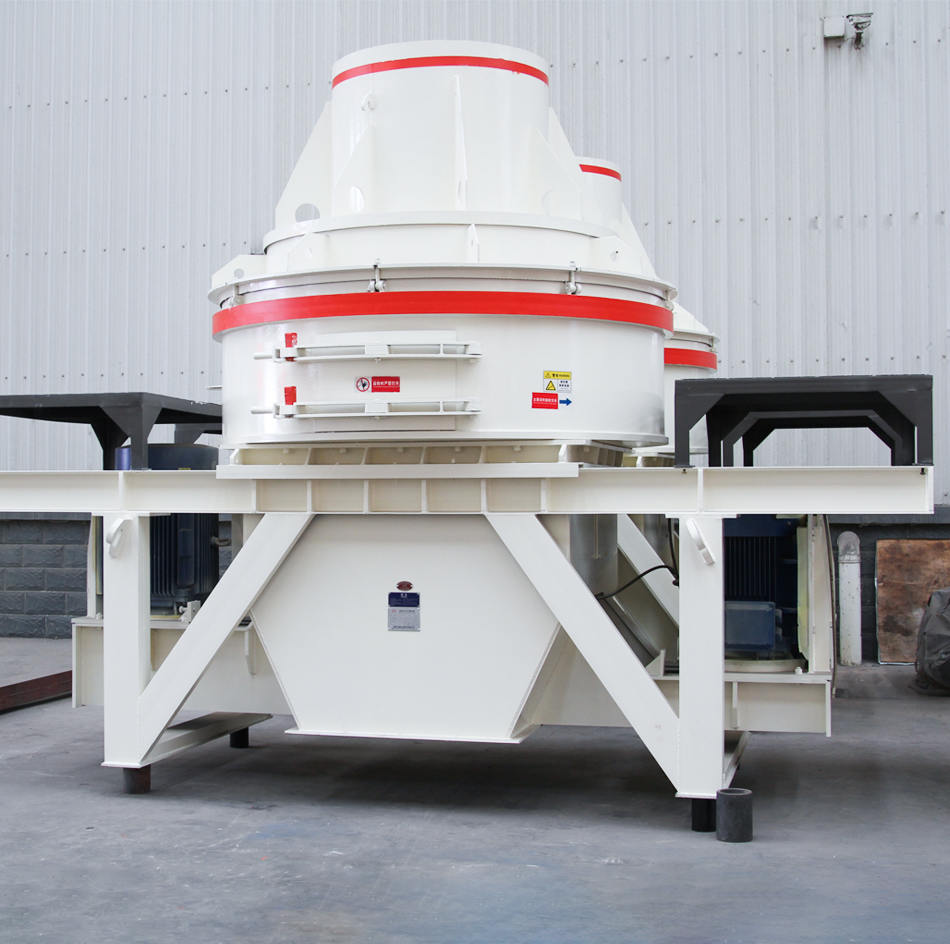

直通冲击式破碎机是我公司多年研制砂设备智慧和正确决策的结晶,是一种高能低耗制砂机,其性能在各种矿石细破设备中起着不可替代的作用,是目前行之有效、实用可靠的碎石机器。本产品广泛应用于各种矿石、水泥、耐火材料、铝矾土熟料、金刚砂、玻璃原料、机制建筑砂、石料及各种冶金矿渣等多种行业。
结构简单合理,自击式破碎,具有细碎和粗磨功能,产品呈立方体,可作石料整形机。
特别的轴承安装和先进的主轴设计,使设备高速旋转,效率高节能,破碎效率高。
严密的安全保障装置,保证设备和人身安全。涡流腔内部气流自循环,粉尘少,噪声小。采用优质耐磨材料制成,破碎腔内物料自衬可减少机体磨损,经久耐用。
物料由进料斗进入制砂机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次到多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。
型号规格 | 最大入料 (mm) |
功率 (kw) |
叶轮转速 (r/min) |
处理量 (t/h) |
外形尺寸(长×宽×高) (mm) |
ZD-06 | 35 | 2P 37-55KW | 2000-3000 | 12-30 | 2500×1620×2600 |
ZD-07 | 45 | 4P 55-75KW | 1500-2500 | 25-55 | 2700×1760×2800 |
ZD-09 | 50 | 4P 110-150KW | 1200-2000 | 55-100 | 3900×2000×3070 |
ZD-10 | 60 | 4P 150-180KW | 1000-1700 | 100-160 | 4600×2350×3450 |
