VSI制砂机

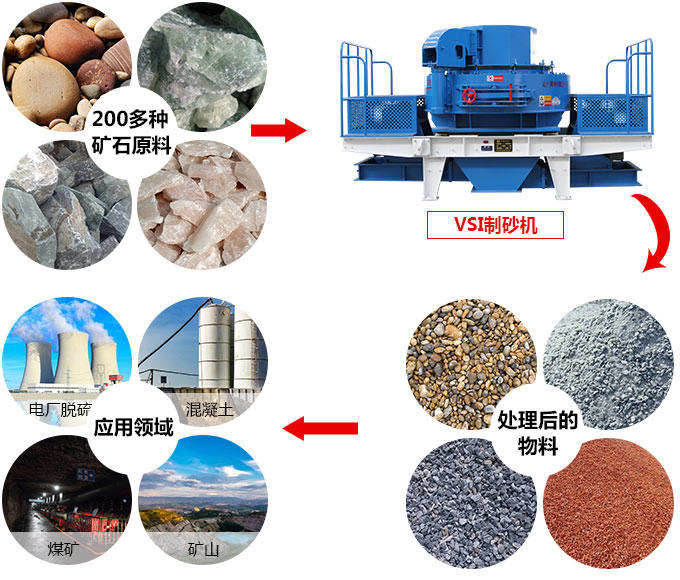

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩等。

应用范围:广泛应用于各种矿石、水泥、金刚砂、机制建筑砂、石料及各种冶金矿渣等多种行业。

≤50mm进料粒度:

60-520t/h生产能力:

01上门安装调试设备

02定期回访与检测

产品介绍 产品参数 产品优势 厂家实力
array(2) {
  [0] => string(43) "src="/mak_upImage/20181220131847_15278.jpg""
  [1] => string(37) "/mak_upImage/20181220131847_15278.jpg"
}

产品简介Product description

立轴冲击式破碎机又称制砂机,是中德重工工程师结合中国的工况条件新设计的成果。该机专为高速公路、高速铁路、高层建筑、市政工程、水电大坝建设、混凝土搅拌站提供优质砂石骨料,是人工制砂和石料整形领域的设备。它广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的中碎、细碎(制砂粒)。

string(805) "<h3>
	工作原理<span>working principle</span>
</h3>
<p>
	物料落入进料斗,经进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层或反击块上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次到多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
</p>
<p style="text-align:center;">
	<img src="/upload/editor/pro295_yuanli.gif" alt="VSI制砂机产品原理图" />
</p>"

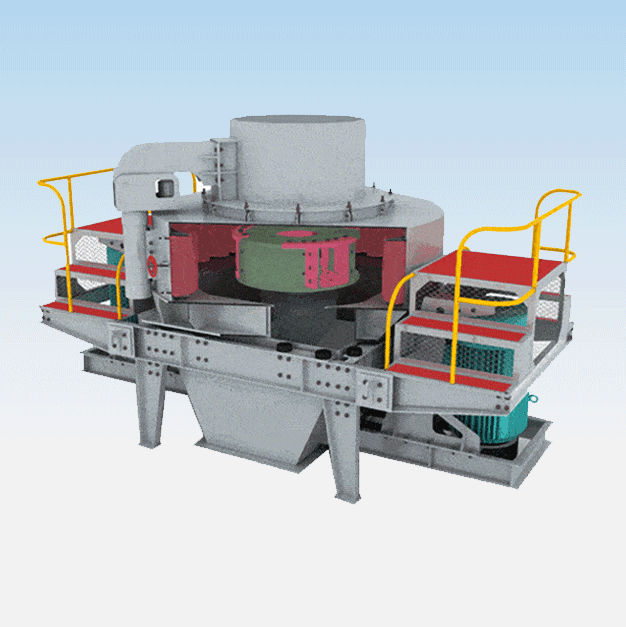

原理图

工作原理working principle

物料落入进料斗,经进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层或反击块上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次到多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

  • 易损件消耗低、使用寿命长

    破碎腔撞击角度设计,物料与耐磨件的摩擦少,直接降低了设备的使用成本;配备德国原装稀油润滑站,彻底解决轴承发热等问题,使主轴轴承保持恒温,延长维护周期和使用寿命。

  • 操作容易、检修方便

    设备重量轻、安装方式多样、操作使用方便,一旦明确具体的用途,只需进行细微调整,便可发挥其性能;配备液压开盖装置,使破碎腔内部件检修拆换方便快捷,省时省力。

  • 技术先进、节能环保

    德国新技术工艺,先进的铆接技术应用以及汽车工艺的外观喷砂除锈处理和喷漆工艺应用,提高了设备的内在质量和外观品质。核心零部件均选用品牌(轴承采用高精度等级的TMKEN滚动轴承),确保系统低故障率。

  • 处理量大、粒度均匀

    通过量可达520吨/时,与同等功率下的传统设备相比,产量提高了30%而且稳定。产品呈立方体,粒形好、级配合理、细度模数可调,特别适合人工制砂和石料整形。

100000+
家客户倾心之选The choice of 100,000 customers

中德印象Impression of China and Germany

产品参数technical parameters

型号 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
处理量
(t/h)
瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
电机功率(kw) 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸(长×宽×高)(mm) 4100×2250×2300 4160×2360×2500 4540×2500×2830 5500×2750×3100 5500×2750×3100 5500×2750×3100

注:产量根据不同物料,进料粒度等因素其结果将有所不同
