多缸液压圆锥破碎机

适用物料:石英石、河卵石、方解石、白云石、青石、建筑垃圾等。。

应用范围:铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等各种矿石和岩石。

≤326mm进料粒度:

72-1100t/h生产能力:

01上门安装调试设备

02定期回访与检测

产品介绍 产品参数 产品优势 厂家实力
array(2) {
  [0] => string(43) "src="/mak_upImage/20181220092836_12332.jpg""
  [1] => string(37) "/mak_upImage/20181220092836_12332.jpg"
}

产品简介Product description

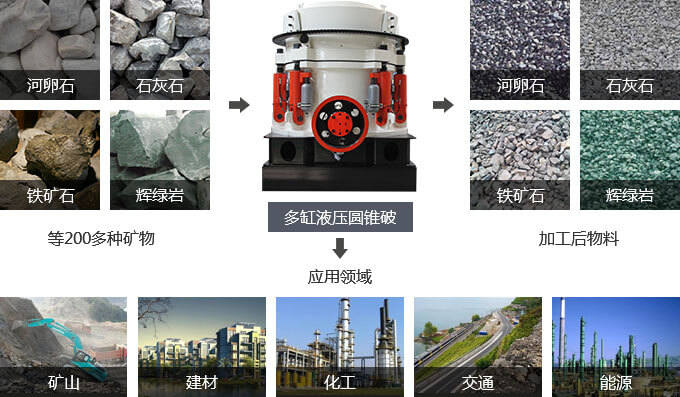

多缸液压圆锥破碎机适用于破碎中等和中等以上硬度的各种矿石和岩石等,如石灰石、铁矿石、鹅卵石、有色金属矿石、花岗岩、玄武岩、石灰岩、石英岩和沙岩等。其高转速、高破碎容量与设计令破碎后的成品呈立方体型,而易于维护的特点又可确保其较高稳定性的操作,在世界各地享有盛名,是矿山建筑行业替代弹簧圆锥破碎机和更新一代液压圆锥破碎机的新一代产品。

string(578) "<h3>
	工作原理<span>working principle</span>
</h3>
<p>
	多缸液压圆锥破碎机工作时电动机通过三角皮带、传动轴、伞齿轮副带动偏心套旋转,动锥在偏心套的作用下做旋摆运动使动锥和定锥时而靠近时而偏离,物料在破碎腔内不断受到挤压、冲击而被破碎,破碎的物料从下部排出。
</p>
<p style="text-align:center;">
	<img src="/upload/editor/pro300_yuanli.gif" alt="多缸液压圆锥破碎机产品原理图" />
</p>                                                                        "

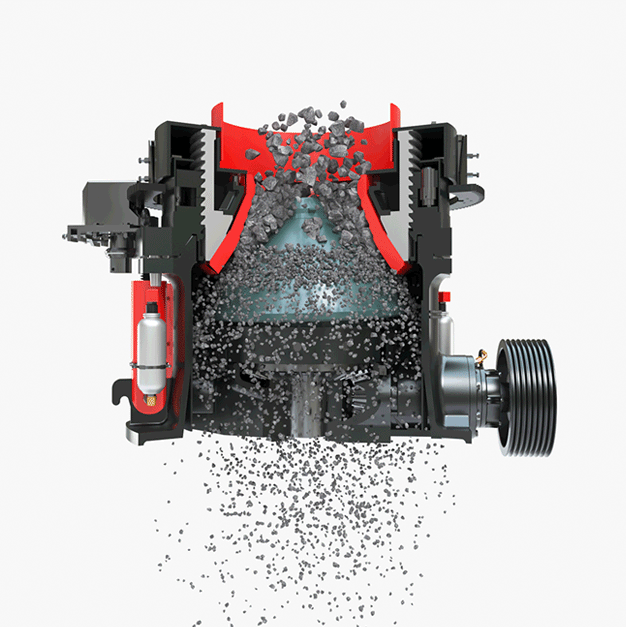

原理图

工作原理working principle

在工作时通过电动机的旋转带动带轮或联轴器、 传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动。在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓从而产生破碎的作用。液压保险系统能在机器发生过铁故障或者闷车现象时通过液压将支撑套和定锥部排除出故障物,在起到很好的保险作用的同时大大的降低了维修率及提高生产效率。

  • 破碎腔采用先进的层压式破碎原理,充分利用物理间相互挤压的破碎力,提高了破碎效率,降低易损件耗。

  • 液压马达调整排料口,可以实现排料口的精确控制。

  • 衬板采用超高合金锰钢(ZGMn8cr2),使用寿命长;无需填料,更换方便。

  • 多缸液压圆锥破碎机能够平缓释放冲击力,保护主机免遭过铁损坏,过铁通过后,排料口自动恢复到原有位置。

100000+
家客户倾心之选The choice of 100,000 customers

中德印象Impression of China and Germany

产品参数technical parameters

型号 腔型 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
HPM200 C1 900 185 145 22 160~250 160 11
C2 125 100 18 145~250
C3 95 75 14 120~250
F1 76 60 12 108~210
F2 54 45 10 81~210
HPM300 C1 1100 235 190 26 230~445 220 20
C2 211 170 20 200~445
C3 150 120 16 180~445
C4 107 85 14 160~220
F1 53 40 12 140~220
HPM400 C1 1400 299 240 35 270~630 315 27
C2 252 200 25 252~630
C3 198 160 25 243~630
C4 111 190 18 210~630
F1 92 75 15 162~370
F2 52 40 13 126~370
HPM500 C1 1500 335 270 38 365~790 400 40
C2 286 230 30 328~790
C3 204 165 22 280~790
C4 133 105 20 202~450
F1 95 75 16 175~450
F2 52 42 8 158~450
HPM650 C1   328 262 30 386~790 500
C2 279 225 25 348~790
C3 196 175 20 300~790
F1 106 85 13 280~530
F2 52 42 9 220~530
HPM800 C1 2000 353 280 38 616~1100 630 70
C2 297 240 38 522~1100
C3 267 214 25 495~1100
C4 219 175 22 380~1100
F1 155 125 20 328~730
F2 92 75 16 270~730

注:产量根据不同物料,进料粒度等因素其结果将有所不同
