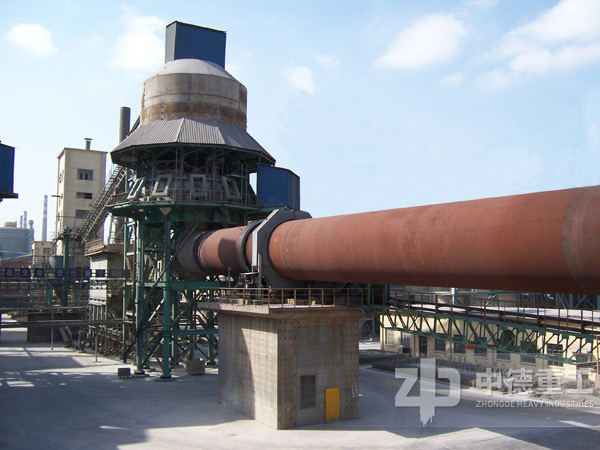

冶金回转窑

冶金回转窑

亮点 结构先进 , 故障率低 , 运转可靠 , 产量高、能耗低

  • 窑体转速:0.10-5r/min

    生产能力:180-10000t/d

  • 适用物料:铁矿石、赤铁矿、磁黄铁矿、磁铁矿、耐火炉料、金矿、熟料等。

    应用范围:冶金回转窑主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧,被广泛用于冶金、化工、建材等。

免费在线咨询

24小时服务热线

0379-6739 9999

冶金回转窑简介

冶金回转窑主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧,被广泛用于冶金、化工、建材等,窑体采用优质镇静碳素钢或合金钢板卷制并自动焊接,轮带、托轮、开式齿轮采用合金铸钢。

产品优势

  • 结构先进

    冶金回转窑窑头罩采用大容积方式,对开窑门结构,使得气流更加平稳。窑头、窑尾密封采用密封形式,结构简单,维护方便,是目前先进的密封形式。

  • 故障率低

    冶金回转窑煅烧系统装备通过技术创新,在该系统中采用先进的液压挡轮装置,采用计量精度很高的计量柱塞泵,高精度的调速阀和接触式石墨块密封装置等国内先进技术,在生产中的故障率低。

  • 运转可靠

    冶金回转窑结构坚固、运转平稳、出窑产品质量高,并可为用户提供先进的高效立筒预热器、五级旋风预热器。

  • 产量高、能耗低

    冶金回转窑比传统设备操作方便,使用可靠,与同规格设备相比,运转率提高了10%,产量提高了5%-10%,热耗降低15%。

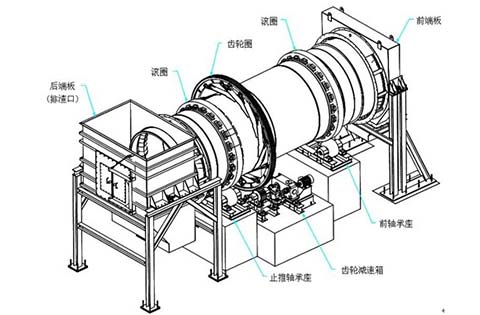

工作原理

冶金回转窑正常运转时,由主传动电动机经主减速器向该开式齿轮装置传递动力,驱动回转窑。物料从窑尾(筒体的高端)进入窑内煅烧。由于筒体的倾斜和缓慢的回转作用,物料既沿圆周方向翻滚又沿轴向(从高端向低端)移动 ,生成熟料经窑头罩进入冷却机冷却。燃料由窑头喷入窑内,燃烧产生的废气与物料进行交换后,由窑尾导出。

技术参数

  • 回转窑
产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 3.5 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 预热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑

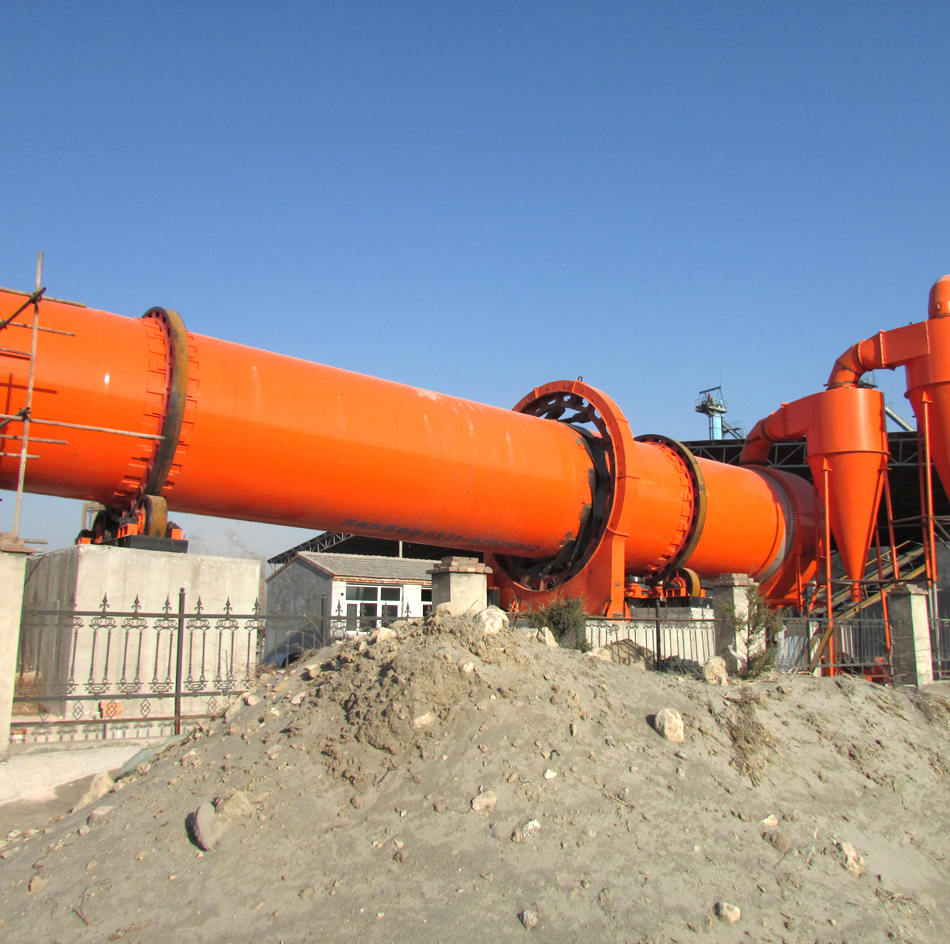

客户案例
